350kw-700kw kondenzačný výmenník tepla

Kondenzačný výmenník tepla Intermodul Series 350kw-700kw

1. Predstavenie produktu

Konštrukčná kapacita domáceho kondenzačného výmenníka tepla z hliníkového odliatku série intermodul je od 350 kW do 700 kW. Komerčný kondenzačný výmenník tepla z hliníkového odliatku, ktorý sa skladá z ľavej, strednej a pravej časti, je hlavnou súčasťou kondenzačného kotla. Konštrukcia kondenzačného výmenníka tepla intermodulového radu 350kw až 700kw v kombinácii s kondenzačnou vaničkou, všetku údržbu je možné dokončiť vpredu, čím sa šetrí priestor v zadnej časti a je použiteľné na vykurovanie a zásobovanie teplou vodou pre veľké oblasti, ako je hotel, škola, nemocnica, atď.

2. Parameter produktu (špecifikácia)

Výmenník tepla INTERMODUL
Typ	5-L	6-L	7-L	8-L	Jednotka
Nominálny vstup	340	425	510	600	kw
Účinnosť zaťaženia 30 %	107	107	107	107.5	%
Prevádzkový tlak	6	6	6	6	bar
L=712*H=1085*L=	880	975	1070	1165	mm
Pripojenie dymovoduφ	250	250	250	250	mm
Hmotnosť	149.1	180.6	212.7	244.1
Certifikát	CE/RoHs/ASME
Materiál	EN1706/AC43000

3. Funkcia a aplikácia produktu

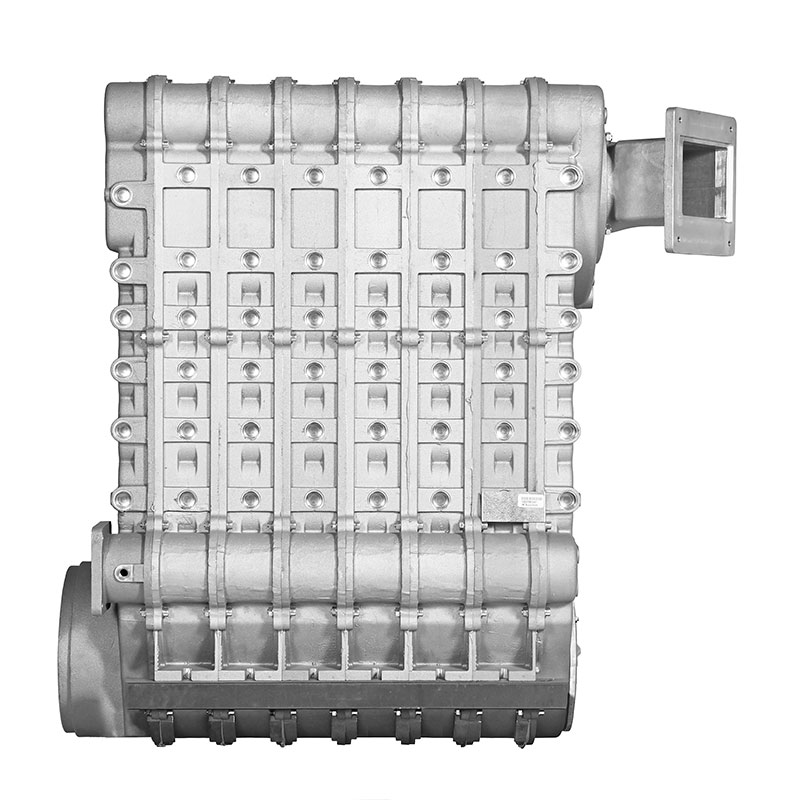

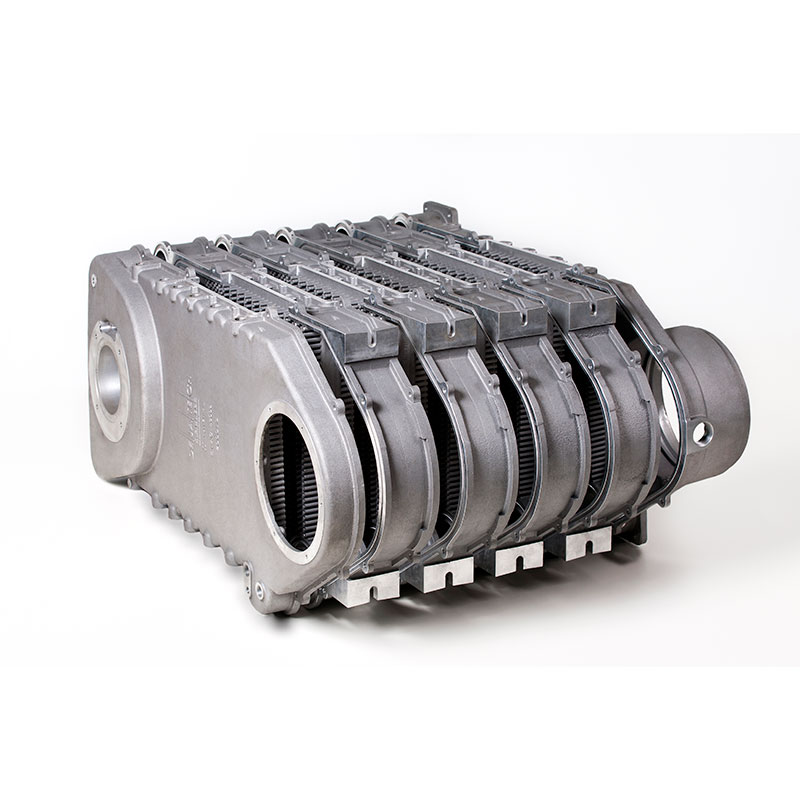

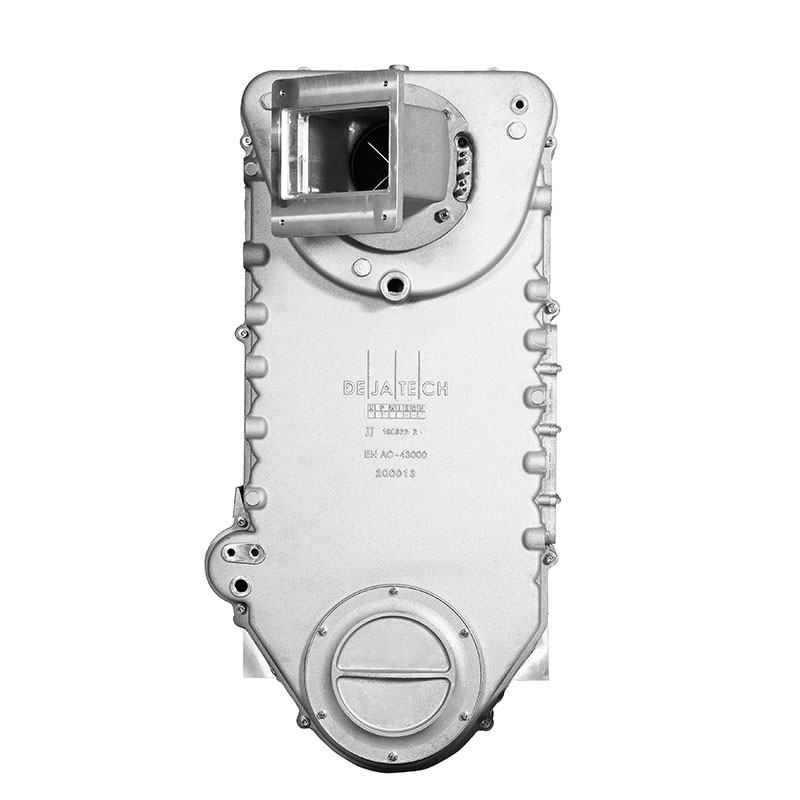

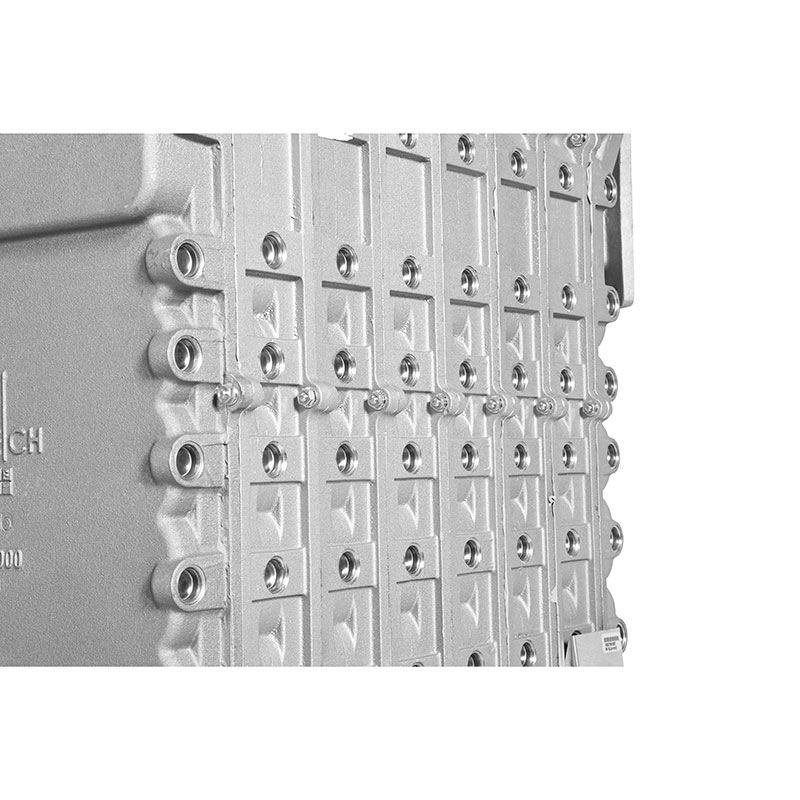

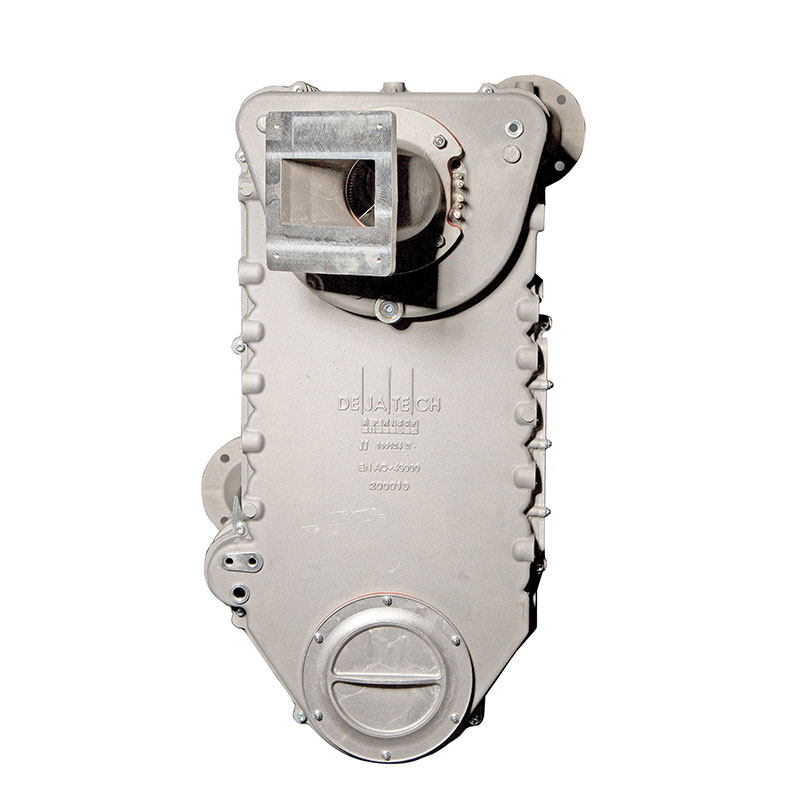

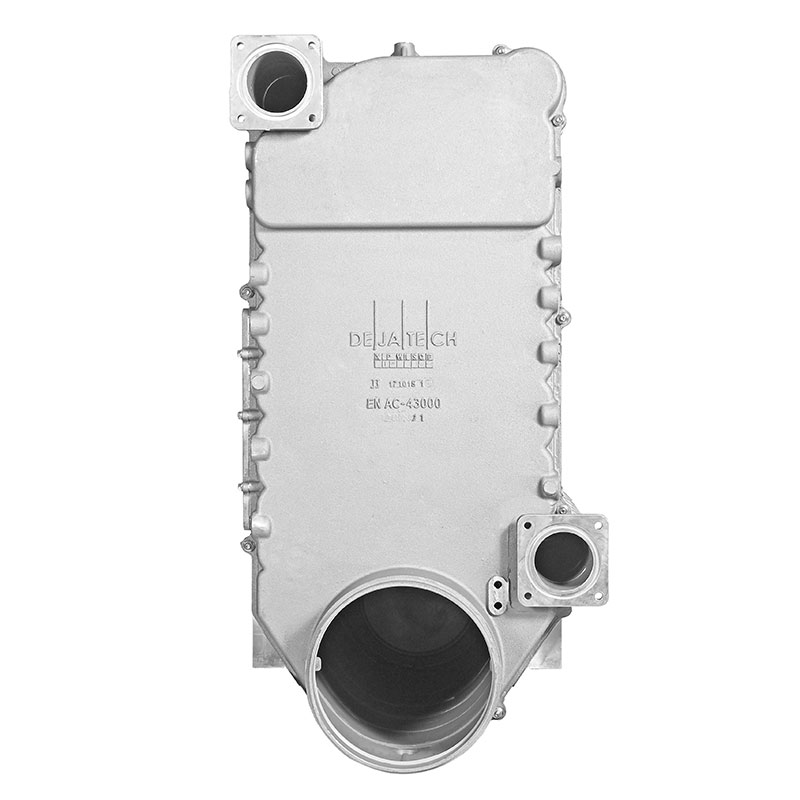

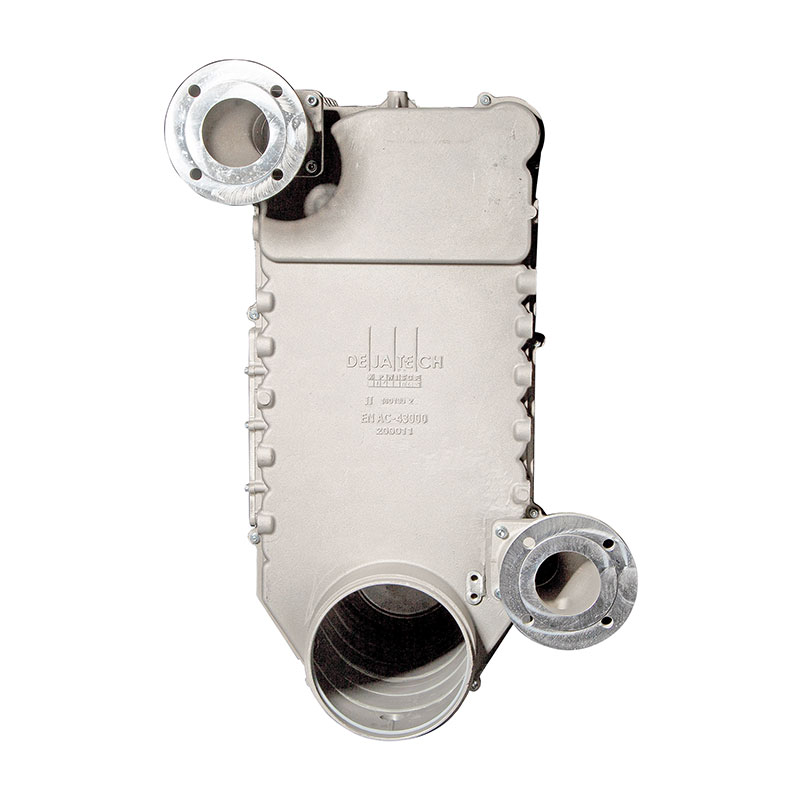

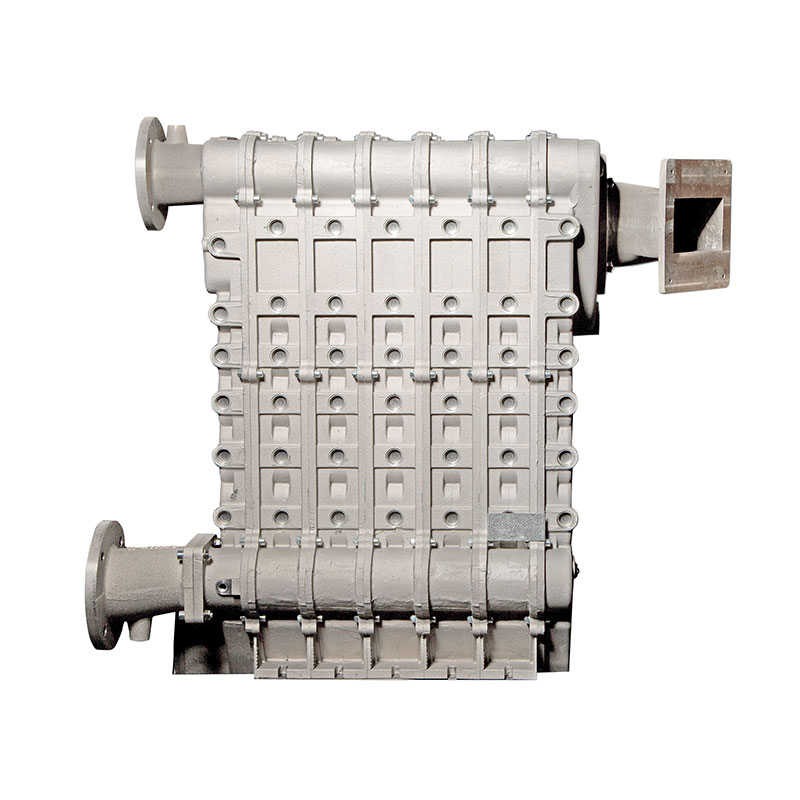

Intermodul 350kw až 700kw kondenzačný výmenník tepla, revolučný dizajn nastavuje nový štandard v čase montáže a úspore nákladov. Rozdeľovače (systém Tichelmann) a vaňa sú už integrované v každej sekcii odlievania, čím sa vytvára menej komponentov, menšie riziko zlyhania a tým vyššia spoľahlivosť. Výstupné aj spätné potrubie vystupujú z kotla na zadnej strane. Kotol pozostáva len z odliatku prednej, zadnej a strednej časti. Pridaním ďalších stredných sekcií je možné postaviť kotly s výkonom od 340 do 600 kW. Ako zákazník ste veľmi flexibilní pri rozhodovaní o tom, akú kapacitu vyrobiť, a vďaka menšiemu počtu dielov potrebujete menej skladových zásob, čím ušetríte viac nákladov.

4. Podrobnosti o produkte

Výhody
Na priemyselné použitie.
Nízky pokles hydraulického tlaku v dôsledku paralelného prúdenia vody.
Je možný vysoký modulačný rozsah.
Nízky pneumatický odpor.
Najlepší pomer cena/kvalita na trhu.
Globálny patentovaný dizajn.
Rozdeľovače (Tichelmann) a vaňa integrované v odlievacích sekciách.
CE schválené.
K dispozícii len ako nepriepustný tepelný článok alebo ako kompletný testovaný kotol pod privátnou značkou.
Je možné objednať aj samostatné časti.
Spaľovacia komora je úplne chladená vodou, nie sú potrebné žiadne žiaruvzdorné materiály.

PODROBNOSTI:

Typická kontrola kvality:

certifikát:
