800kw-1400kw kondenzačný výmenník tepla

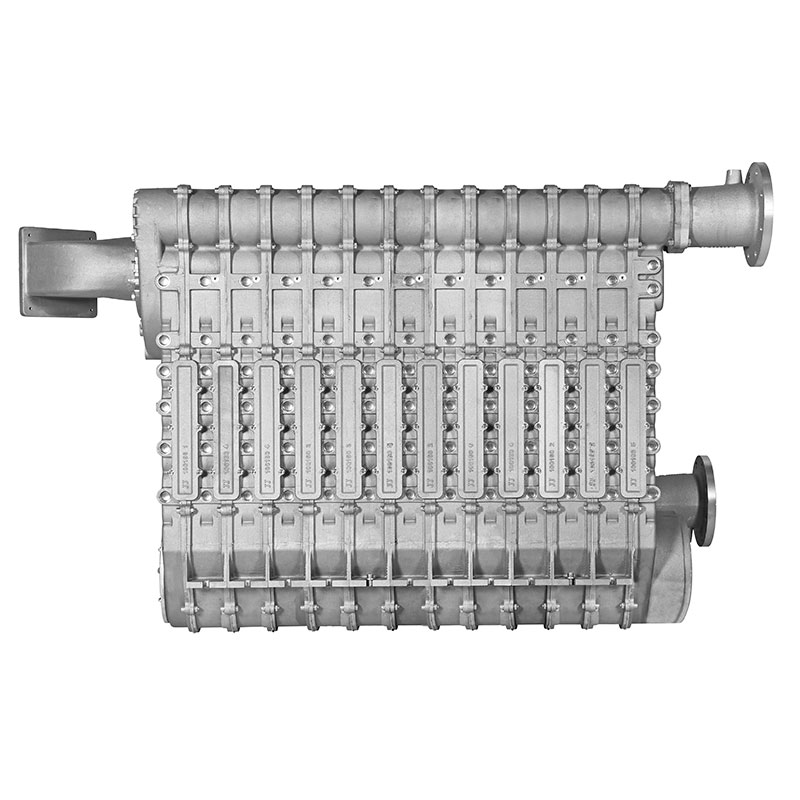

Intermodul Maxi Series 800kw-1400kw kondenzačný výmenník tepla

1. Predstavenie produktu

Konštrukčná kapacita domáceho kondenzačného výmenníka tepla z hliníkového odliatku série intermodul maxi je od 800 kW do 1400 kW. Komerčný kondenzačný výmenník tepla z hliníkového odliatku, ktorý sa skladá z ľavej, strednej a pravej časti, je hlavnou súčasťou kondenzačného kotla. Konštrukcia kondenzačného výmenníka tepla intermodulového radu 350kw až 700kw v kombinácii s kondenzačnou vaničkou, všetku údržbu je možné dokončiť vpredu, čím sa šetrí priestor v zadnej časti a je použiteľné na vykurovanie a zásobovanie teplou vodou pre veľké oblasti, ako je hotel, škola, nemocnica, atď.

2. Parameter produktu (špecifikácia)

Výmenník tepla INTERMODUL MAXI
Typ	11-L	13-L	Jednotka
Nominálny vstup	680-850	850-1020	kw
Účinnosť zaťaženia 30 %	107	107	%
Prevádzkový tlak	6	6	bar
L=781*H=1120*L=	1492	1682	mm
Pripojenie dymovoduφ	250	250	mm
Hmotnosť	348.4	412.6
Certifikát	CE/RoHs/ASME
Materiál	EN1706/AC43000

3. Funkcia a aplikácia produktu

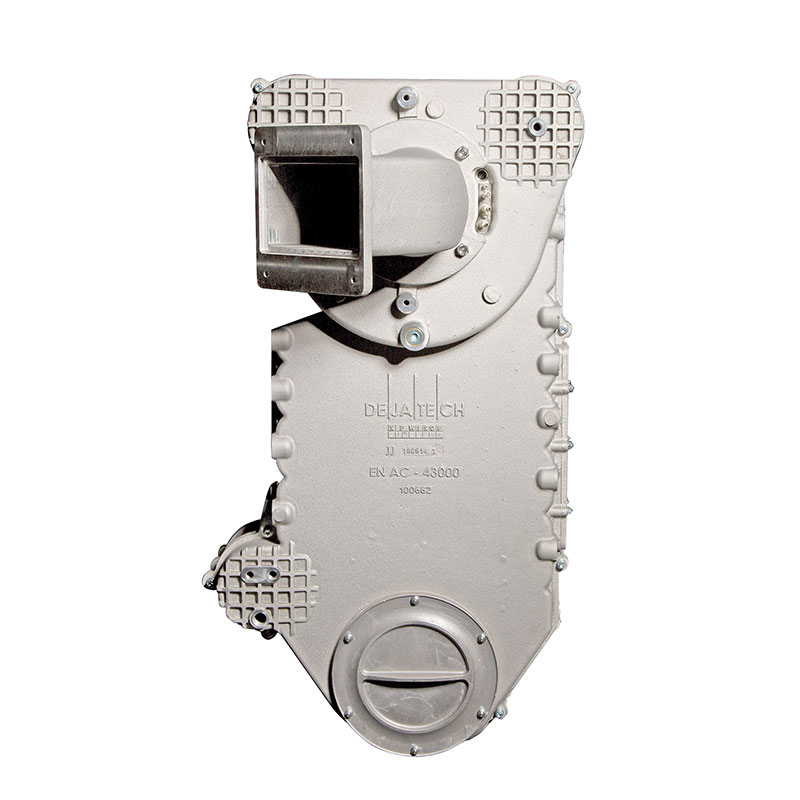

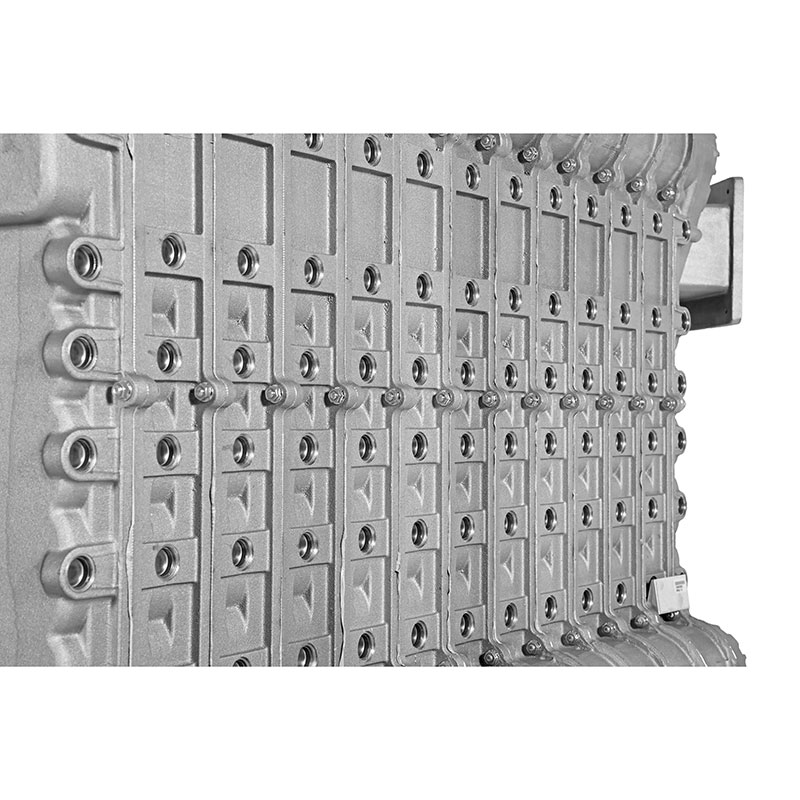

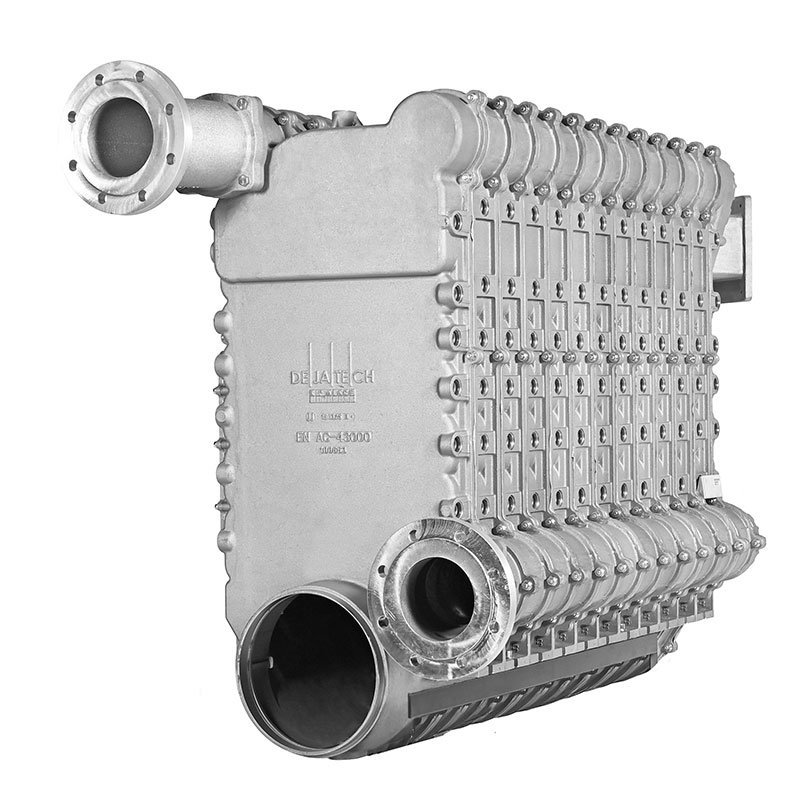

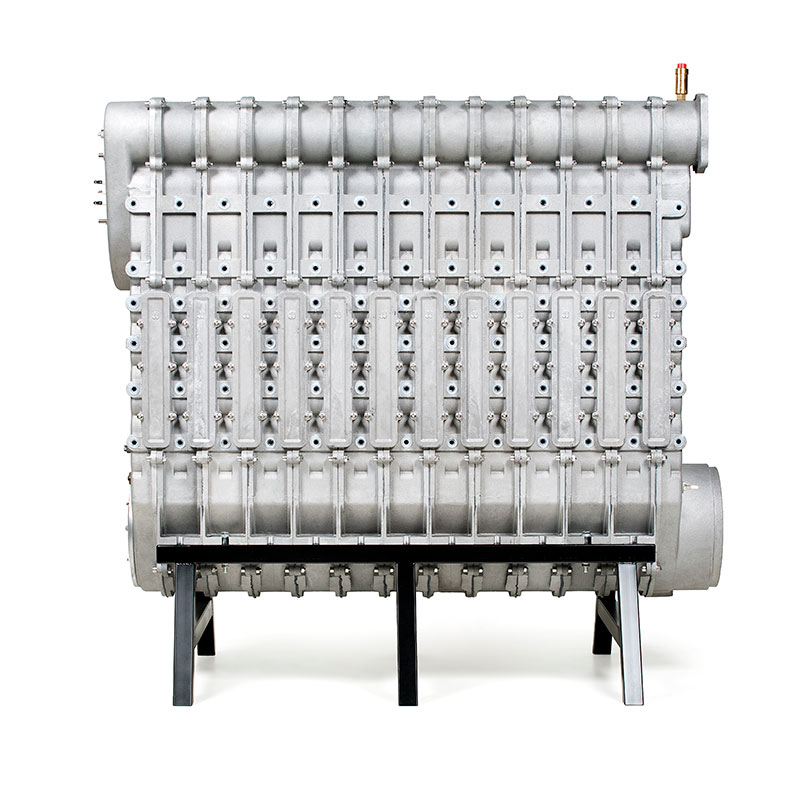

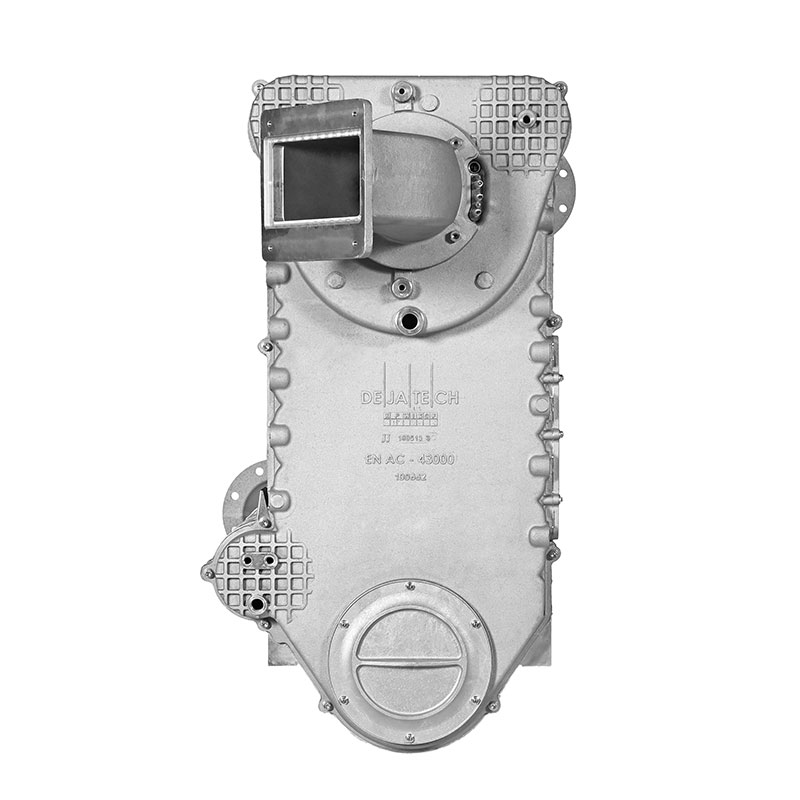

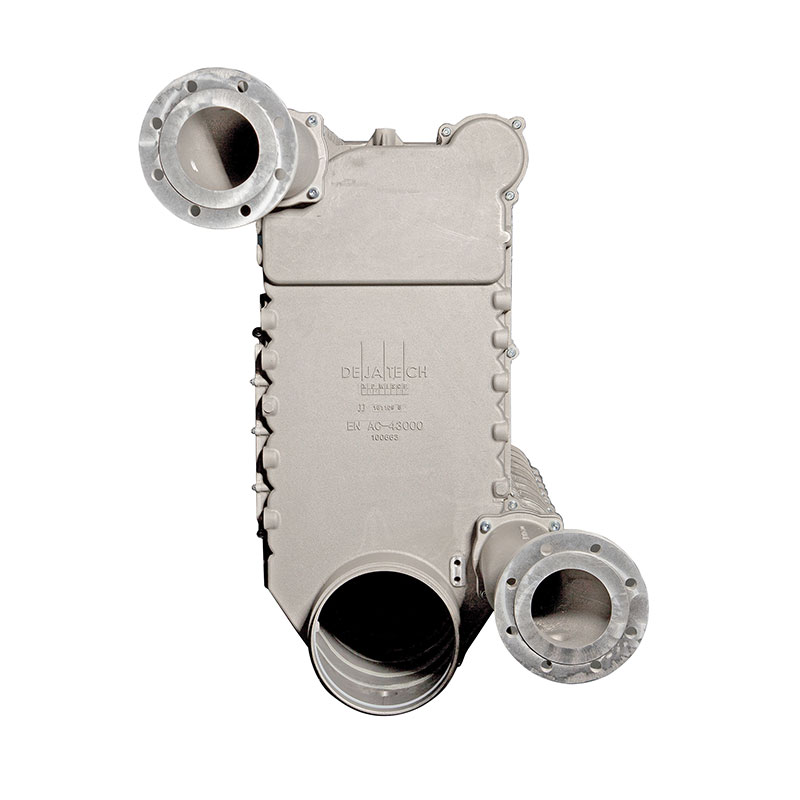

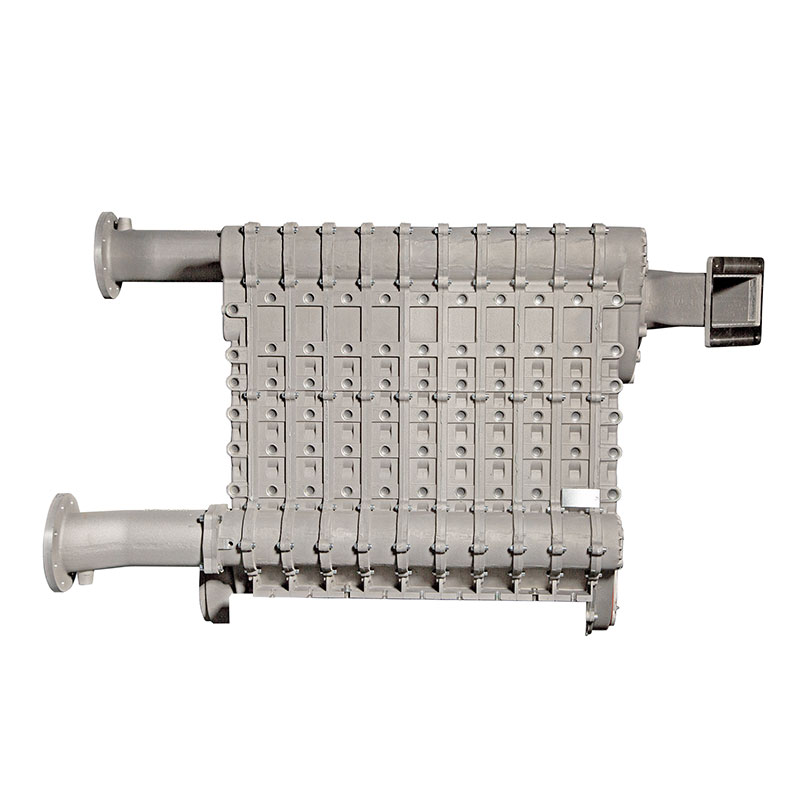

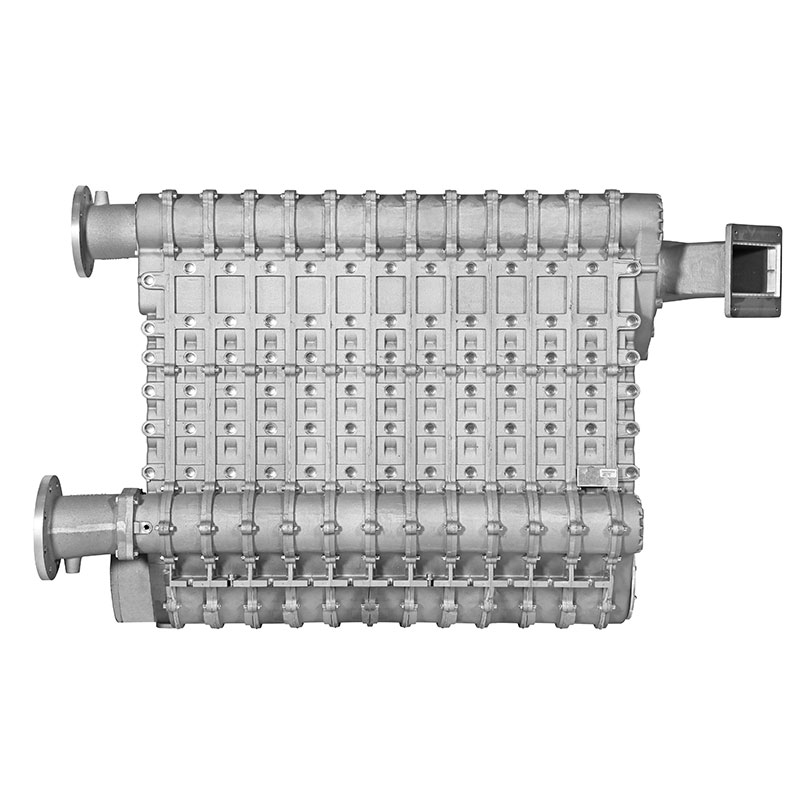

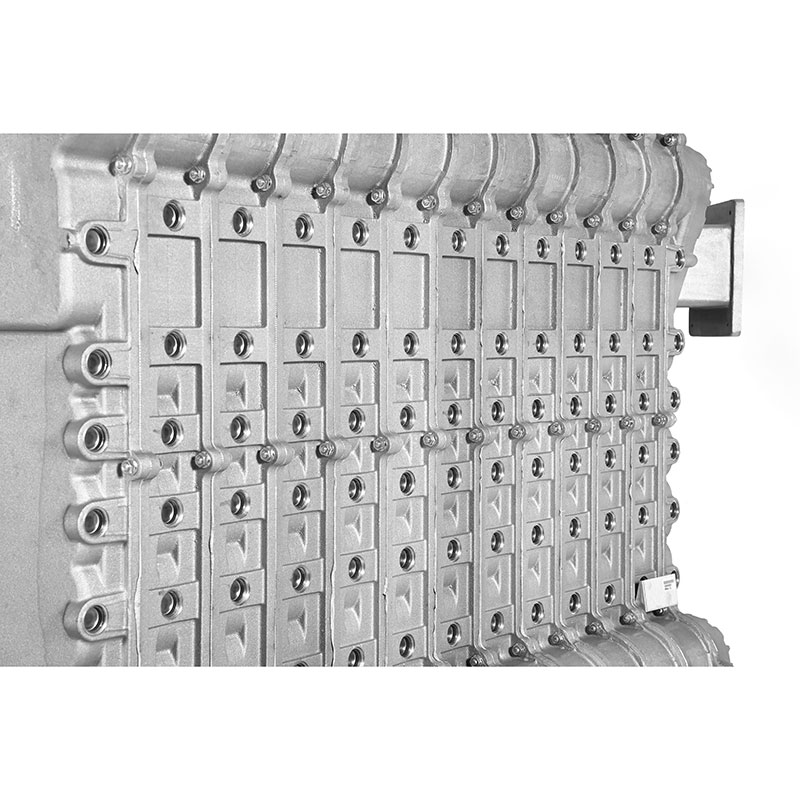

Na základe revolučného dizajnu „Intermodulu“ sme vytvorili ešte väčšiu verziu; Kondenzačný výmenník tepla Intermodul Maxi 800kw až 1400kw. Naše inovatívne rozdeľovače (systém Tichelmann) a vaňa sú prefabrikované integrované v každej jednej odlievacej sekcii. To znamená menej komponentov a vyššiu spoľahlivosť. Výstupné a vratné potrubie opúšťa kotol Intermodul na zadnej strane. Náš patentovaný výmenník tepla pozostáva z odliatku prednej, zadnej a strednej časti. Je možné dosiahnuť priemyselné kapacity od 680 do 1020 kW. Náš systém Intermodul MAXI dáva našim zákazníkom možnosť zostaviť veľkokapacitné riešenia na mieru.

4. Podrobnosti o produkte

Výhody
Pre priemyselné použitie (XL).
Najlepší pomer cena/kvalita na trhu.
Nízky pokles hydraulického tlaku v dôsledku paralelného prúdenia vody.
Rozdeľovače (systém Tichelmann) a vaňa integrované v odlievacích sekciách.
Nízky pneumatický odpor.
Spaľovacia komora je úplne chladená vodou, nie sú potrebné žiadne žiaruvzdorné materiály.
Vysoká kapacita na malom pôdoryse.
K dispozícii len ako tepelný článok alebo ako kompletný testovaný kotol pod privátnou značkou.
CE schválené.
Najmodernejší cylindrický horák Worgas vo vnútri.
Kapacita šitá na mieru.
Jednoduché čistenie a údržba.
Globálny patentovaný dizajn.

Je možné objednať aj samostatné časti.

PODROBNOSTI:

Typická kontrola kvality:

certifikát:
